| Snaga | 1500-4000W |
| Max. brzina bez tovara | 120m/min |
| Max. brzina stezanja | 120r/min |
| Tačnost pozicioniranja po X/Y osi | ±0.03mm/m |
| Tačnost repozicioniranja po X/Y osi | ±0.03mm |
| Max. ubrzanje | 1.2G |
| Materijali za obradu | Okrugla cev dia. Φ12-254mm, |
| Četvrtasta cev dim. 12*12-200*200mm, | |
| Standardna dužina sečenja | 6500mm |
| Maksimalna težina pojedinačne cevi | 200kg |

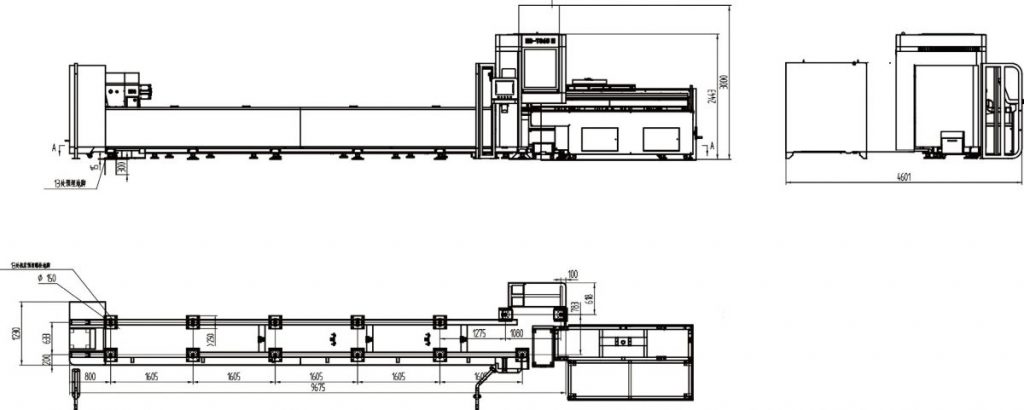

| Ukupna dimenzija (D*Š*V), uključujući radno područje | 12500*4700*2600mm |

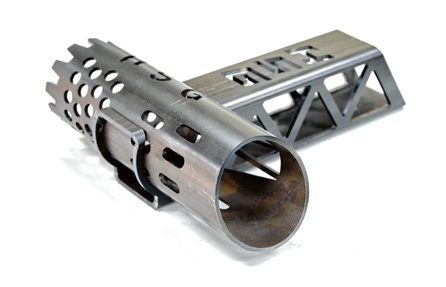

Primeri sečenja
Širok raspon sečenja, uključujući cevi specijalnog oblika
TS65 se probija kroz tradicionalne načine sečenja i radi sa našom Klinge reznom glavom za sečenje konvencionalnih cevi poput metalnih okruglih, kvadratnih i pravougaonih cevi, profila poput kanala, ugaonog, čelika u obliku slova H i I, kao i u obliku kapljica, konkavno i druge cevi specijalnog oblika. Vrste materijala za sečenje mogu pokriti ugljenični čelik, nerđajući čelik, mesing, crveni bakar, leguru aluminijuma itd. Okrugla cev ø12mm-ø254mm, kvadratna cev □ 12mm-200mm.
HSG-X9000 inteligentni sistem sečenja cevi
X9000 ima novi mašinski jezik, izuzetno jednostavan korisnički interfejs i jasne podele funkcija;
Vizuelni prikaz vazdušnog pritiska, snage, brzine i grafiku cevi u realnom vremenu;
Detekcija deformacije cevi i kompenzacij grafičkih pomaka da bi zadržali visoku preciznost sečenja;
Monitoring i prikaz osnovnih delova pod integrisanu kontrolu, rani alarm u slučaju bilo kakvog kvara;
Podsetnik na otklanjanje grešaka i održavanje stola mašine, automatski podmazivanje;
Veliki ekran osetljiv na dodir za olakšani rad
Inteligetne digitalne glave punog zamaha
Osetite stezanje kandže i veličinu cevi; automatski otkriva zavarene spojeve i nudi bežični prenos podataka; lako pristupaju cevnim podacima, ostaju sigurni i pouzdani zbog kontrole zatvorene petlje; podesite steznu silu na samoprilagodljiv način kako bi male cevi ostale neformalne, a velike stabilne; nema potrebe za promenom kandži tokom stezanja cevi PH12-254 mm, minimizirajući neproduktivno trajanje.
KLINGE Laserski izvor sa autofokusom
Zasnovana na nemačkoj tehnologiji, naša laserska laserska glava za rezanje sa 3D fokusom sa oštrim šiljcima otporna je na sudar i brza je za probijanje kako bi zadovoljila zahteve sečenja cevi u većini oblika i materijala. Klinge uvek drži bezbednu udaljenost od površine za sečenje. Njegova funkcija zaustavljanja dodirom smanjuje opasnost od sudara.
Potpuno automatski inteligentni utovar i istovar
TS65 omogućava neverovatno opterećenje od 19 sekundi za čitav snop cevi koje se automatski sortiraju i određuju dužina. Gotovi proizvodi i otpaci odvojeni su jedan od drugog. Standardna dužina istovara je 3 m, ali je na raspolaganju i 6 m. Štaviše, otpaci i otpad će se takođe automatski prikupljati.
Velika snaga uz brzo i kvalitetno sečenje
Patentirano leteće sečenje i preskok pomažu da se glava za sečenje oslobodi ponovnog podizanja i pada, poboljšavajući efikasnost za 50%+ posebno pri sečenju kvadratnih cevi. Rezanje po ivicama znači da će se zajedničke ivice rezati samo jednom, udvostručujući efikasnost i štiteći poprečne preseke od termičke deformacije. Rezanje visoke preciznosti mikrona postiže se pomoću naše precizne laserske energetski kontrolisane tehnologije
Moćne pomoćne funkcije
SigmaTube softver može se besprekorno povezati sa Solidvorks -om i početi da se sinhronizuje odmah nakon crtanja. Ne može samo da ugnezdi konvencionalne cevi, već i profile poput čeličnog kanala i ugaonog čelika. TS65 nudi bazu podataka koja sadrži skoro 100 vrsta šablona za pomeranje cevi i omogućava besprekorno spajanje nakon sečenja, što doprinosi poboljšanju efikasnosti sečenja i uštedi troškova proizvodnje.
MERE SIGURNOSTI KOJE SE DOBRO OSOBLJAVAJU
STAKLO OTPORNO NA LASER: štiti ljude od laserskog zračenja i održava proces sečenja vizuelnim;
SIGURNOSNA REŠETKA: omogućava sigurnosnu udaljenost kako bi se mašina brzo zaustavila ako bilo koji uljez kroči u radno područje, štiteći sebe i uljeza;
ZAPTIVLJENI ELEKTRIČNI ORMAR: sprečava prašinu sa električnih uređaja i rešava se mogućeg paljenja;
SISTEMSKI INTELIGENTNI ALARM: izvršava samopregled, nadgleda radni opseg pokretnih delova, vratite abnormalnosti i izdaje naređenja da se brzo zaustave. Mašina će se zaustaviti ako se zaštitna vrata
otvore.
Kapacitet sečenja
U PRIPREMI
